【Unity】TextMesh Pro で文字列中に表示したい画像を Sprite Atlas に簡単にまとめられる「Simple Sprite Packer」紹介

はじめに

この記事は「Unityゆるふわサマーアドベントカレンダー 2018」の 8/8 の記事です

昨日は @monry さんの
Assembly Definition Files の地雷ポイントについて解説してみる」でした

明日は @matsu_vr さんの
「Google Resonance Audio + Ambisonics音源を実装する時の罠」です

概要

f:id:baba_s:20180731215607p:plain

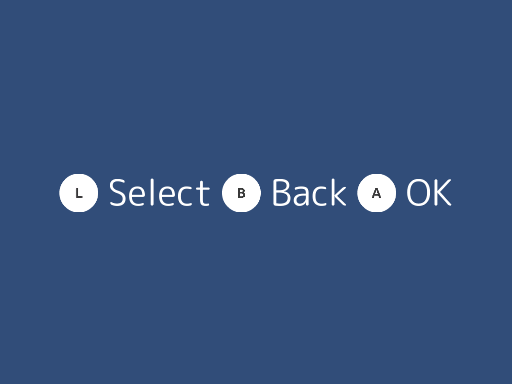

TextMesh Pro では、表示するテキストに sprite タグを記載することで

f:id:baba_s:20180731220701p:plain

文字列中に画像を表示することができますが、

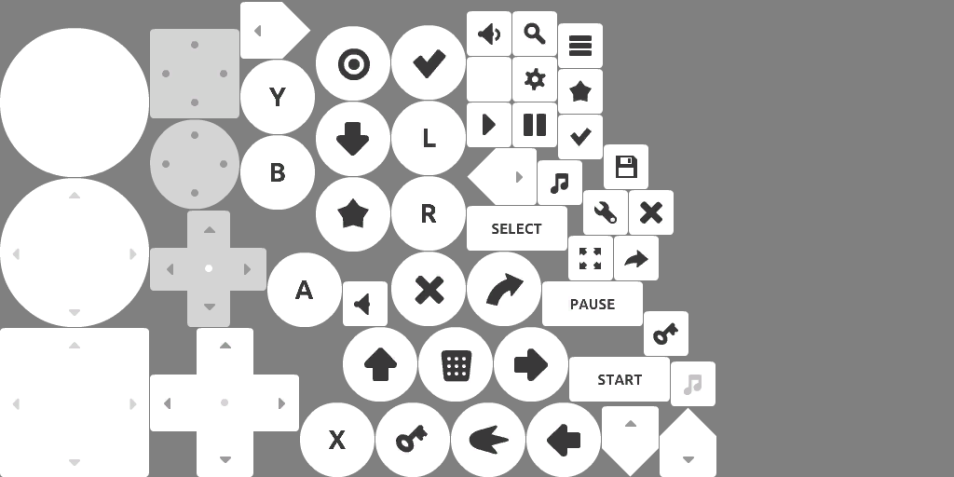

文字列中に表示したい画像は、

f:id:baba_s:20180731220801p:plain

上記のように 1 枚の画像にまとめておく必要があります

この記事では、文字列中に表示したい画像を 1 枚にまとめる方法を紹介していきます

検証環境

  • Windows 10
  • Unity 2017.4.7f1

Simple Sprite Packer


画像を 1 枚にまとめるために、
上記の「Simple Sprite Packer」というアセットを使用します

f:id:baba_s:20180731221204p:plain

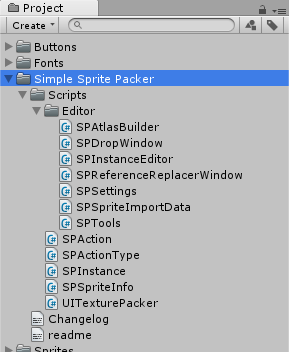

まず、Asset Store から「Simple Sprite Packer」をダウンロードして
Unity プロジェクトにインポートします

f:id:baba_s:20180731221239p:plain

次に、TextMesh Pro で文字列中に表示したい画像も Unity プロジェクトに追加します

f:id:baba_s:20180731221339p:plain

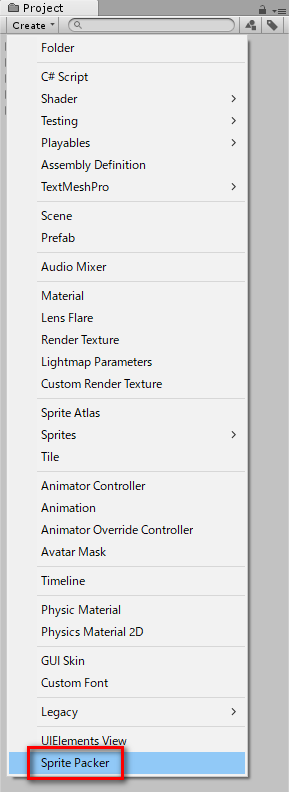

Project ビューの「Create>Sprite Packer」を選択して、適当な名前をつけて保存します

f:id:baba_s:20180731221527p:plain

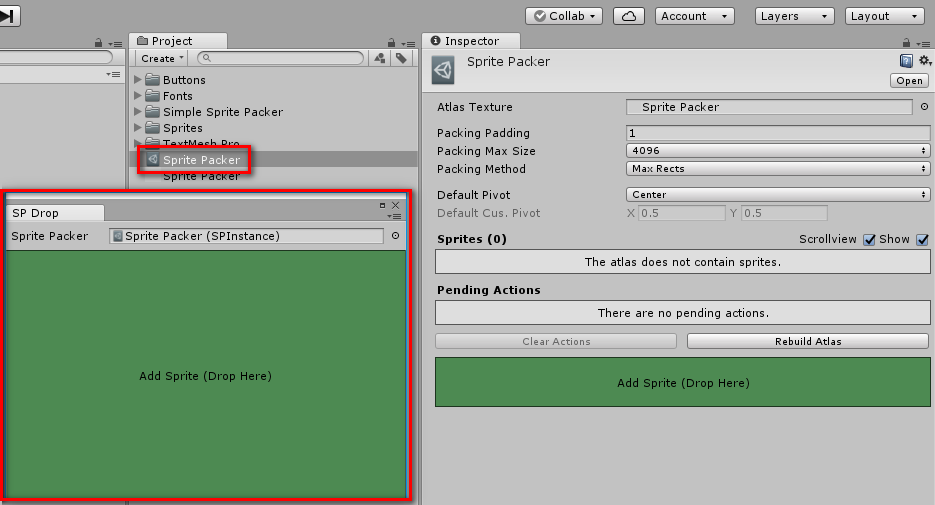

すると、アセットが作成され、さらに「SP Drop」というウィンドウが表示されます

f:id:baba_s:20180731221634p:plain

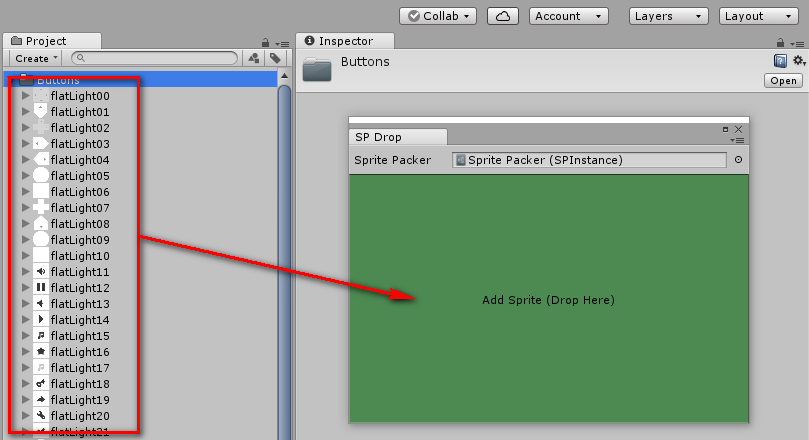

この「SP Drop」ウィンドウに、文字列中に表示したい画像を
すべてドラッグ&ドロップします

f:id:baba_s:20180731221750p:plain

そして「Rebuild Atlas」ボタンを押すと

f:id:baba_s:20180731221841p:plain

ドラッグ&ドロップしたすべての画像が 1 枚の画像にまとめられます

f:id:baba_s:20180731221952p:plain

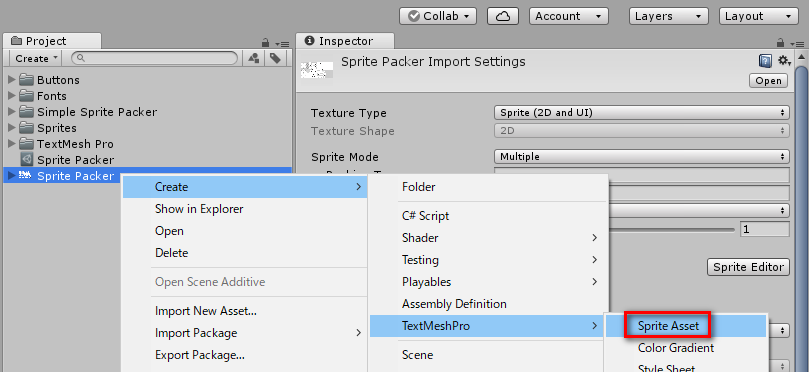

その後、作成された画像を右クリックして
「Create>TextMeshPro>Sprite Asset」を選択します

f:id:baba_s:20180731222113p:plain

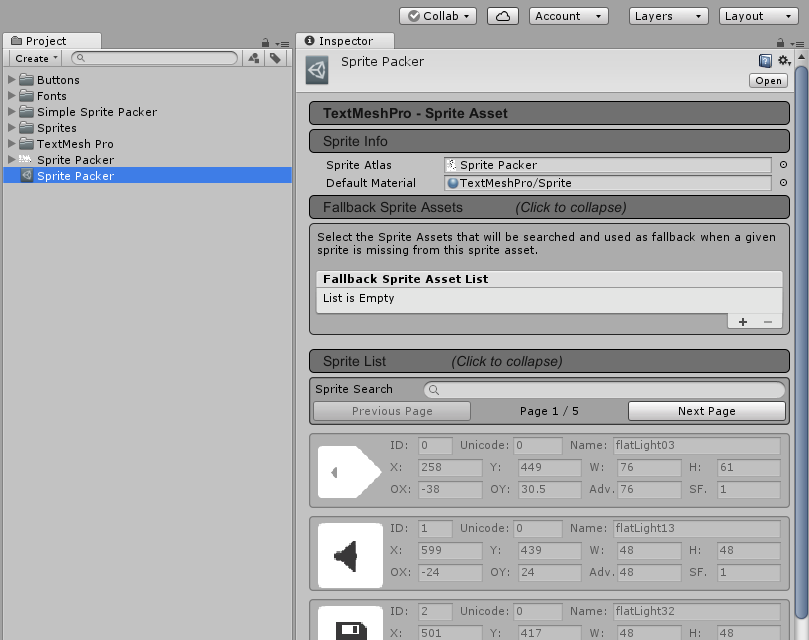

すると、TextMesh Pro で文字列中に画像を表示するための Sprite Atlas が作成されます

f:id:baba_s:20180731222318p:plain

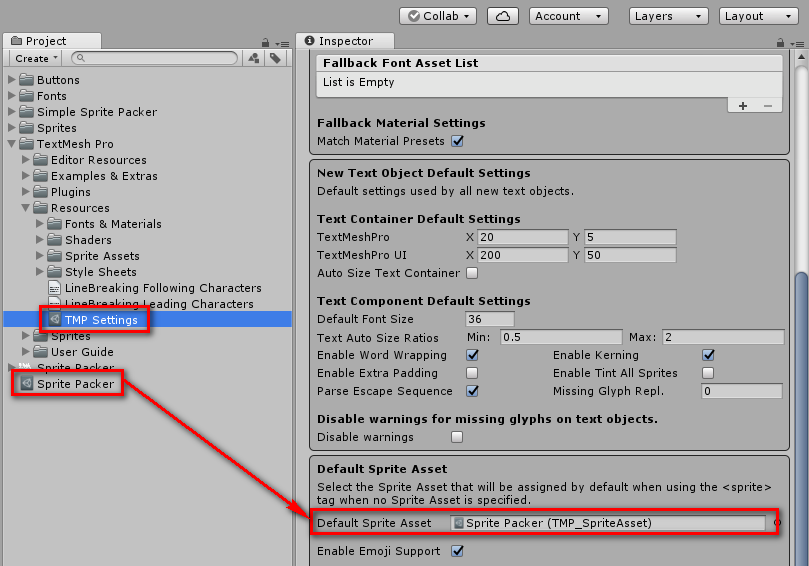

そして、「TMP Settings」を選択して、「Default Sprite Asset」の欄に
作成した Sprite Atlas をドラッグ&ドロップします

f:id:baba_s:20180731231559p:plain

最後に、作成した Sprite Atlas を選択して、
文字列中に表示したい画像の ID を確認して、

f:id:baba_s:20180731215607p:plain

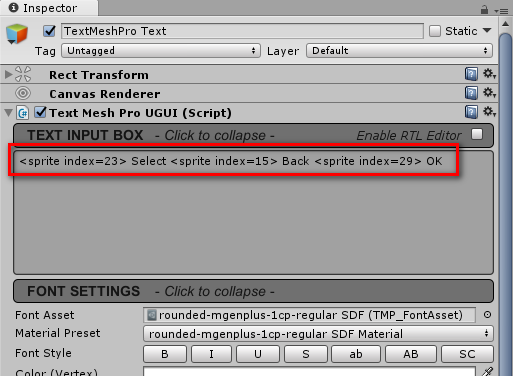

TextMesh Pro で表示するテキストに sprite タグを記載して、
index に表示したい画像の ID を設定することで

f:id:baba_s:20180731220701p:plain

文字列中に画像を表示することができます

以上のように、「Simple Sprite Packer」を使用することで、
TextMesh Pro で文字列中に表示したい画像を
Sprite Atlas に簡単にまとめることができます

おまけ

文字列中の画像の表示位置を調整したい

f:id:baba_s:20180731231912p:plain

文字列中の画像の表示位置がズレてしまっており、調整したい場合は

f:id:baba_s:20180731231934p:plain

Sprite Atlas を選択して、位置を調整したい画像を選択して
「OX」と「OY」の値を変更します

f:id:baba_s:20180731232059p:plain

すべての画像の表示位置を一括で調整したい場合は
Sprite Atlas を選択して、末尾の「Global Offsets & Scale」の
「OX」と「OY」の値を変更します

画像の ID を変更したい

f:id:baba_s:20180731232231p:plain

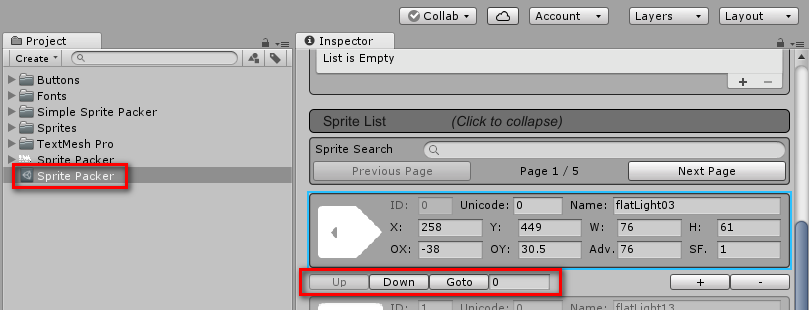

画像の ID は上記のボタンや入力欄で変更できます
