【Unity 入門】【チュートリアル】2D アクションゲームを作る 4. 坂道を登る

目次

前回のチュートリアル

スクリプトの更新

スクリプトファイルを開いて下記のコードを貼り付けて保存します

Controller2D.cs

using UnityEngine;
using System.Collections;

[RequireComponent (typeof (BoxCollider2D))]
public class Controller2D : MonoBehaviour {

    public LayerMask collisionMask;

    const float skinWidth = .015f;
    public int horizontalRayCount = 4;
    public int verticalRayCount = 4;

    float maxClimbAngle = 80;

    float horizontalRaySpacing;
    float verticalRaySpacing;

    BoxCollider2D collider;
    RaycastOrigins raycastOrigins;
    public CollisionInfo collisions;

    void Start() {
        collider = GetComponent<BoxCollider2D> ();
        CalculateRaySpacing ();
    }

    public void Move(Vector3 velocity) {
        UpdateRaycastOrigins ();
        collisions.Reset ();

        if (velocity.x != 0) {
            HorizontalCollisions (ref velocity);
        }
        if (velocity.y != 0) {
            VerticalCollisions (ref velocity);
        }

        transform.Translate (velocity);
    }

    void HorizontalCollisions(ref Vector3 velocity) {
        float directionX = Mathf.Sign (velocity.x);
        float rayLength = Mathf.Abs (velocity.x) + skinWidth;

        for (int i = 0; i < horizontalRayCount; i ++) {
            Vector2 rayOrigin = (directionX == -1)?raycastOrigins.bottomLeft:raycastOrigins.bottomRight;
            rayOrigin += Vector2.up * (horizontalRaySpacing * i);
            RaycastHit2D hit = Physics2D.Raycast(rayOrigin, Vector2.right * directionX, rayLength, collisionMask);

            Debug.DrawRay(rayOrigin, Vector2.right * directionX * rayLength,Color.red);

            if (hit) {

                float slopeAngle = Vector2.Angle(hit.normal, Vector2.up);

                if (i == 0 && slopeAngle <= maxClimbAngle) {
                    float distanceToSlopeStart = 0;
                    if (slopeAngle != collisions.slopeAngleOld) {
                        distanceToSlopeStart = hit.distance-skinWidth;
                        velocity.x -= distanceToSlopeStart * directionX;
                    }
                    ClimbSlope(ref velocity, slopeAngle);
                    velocity.x += distanceToSlopeStart * directionX;
                }

                if (!collisions.climbingSlope || slopeAngle > maxClimbAngle) {
                    velocity.x = (hit.distance - skinWidth) * directionX;
                    rayLength = hit.distance;

                    if (collisions.climbingSlope) {
                        velocity.y = Mathf.Tan(collisions.slopeAngle * Mathf.Deg2Rad) * Mathf.Abs(velocity.x);
                    }

                    collisions.left = directionX == -1;
                    collisions.right = directionX == 1;
                }
            }
        }
    }

    void VerticalCollisions(ref Vector3 velocity) {
        float directionY = Mathf.Sign (velocity.y);
        float rayLength = Mathf.Abs (velocity.y) + skinWidth;

        for (int i = 0; i < verticalRayCount; i ++) {
            Vector2 rayOrigin = (directionY == -1)?raycastOrigins.bottomLeft:raycastOrigins.topLeft;
            rayOrigin += Vector2.right * (verticalRaySpacing * i + velocity.x);
            RaycastHit2D hit = Physics2D.Raycast(rayOrigin, Vector2.up * directionY, rayLength, collisionMask);

            Debug.DrawRay(rayOrigin, Vector2.up * directionY * rayLength,Color.red);

            if (hit) {
                velocity.y = (hit.distance - skinWidth) * directionY;
                rayLength = hit.distance;

                if (collisions.climbingSlope) {
                    velocity.x = velocity.y / Mathf.Tan(collisions.slopeAngle * Mathf.Deg2Rad) * Mathf.Sign(velocity.x);
                }

                collisions.below = directionY == -1;
                collisions.above = directionY == 1;
            }
        }
    }

    void ClimbSlope(ref Vector3 velocity, float slopeAngle) {
        float moveDistance = Mathf.Abs (velocity.x);
        float climbVelocityY = Mathf.Sin (slopeAngle * Mathf.Deg2Rad) * moveDistance;

        if (velocity.y <= climbVelocityY) {
            velocity.y = climbVelocityY;
            velocity.x = Mathf.Cos (slopeAngle * Mathf.Deg2Rad) * moveDistance * Mathf.Sign (velocity.x);
            collisions.below = true;
            collisions.climbingSlope = true;
            collisions.slopeAngle = slopeAngle;
        }
    }

    void UpdateRaycastOrigins() {
        Bounds bounds = collider.bounds;
        bounds.Expand (skinWidth * -2);

        raycastOrigins.bottomLeft = new Vector2 (bounds.min.x, bounds.min.y);
        raycastOrigins.bottomRight = new Vector2 (bounds.max.x, bounds.min.y);
        raycastOrigins.topLeft = new Vector2 (bounds.min.x, bounds.max.y);
        raycastOrigins.topRight = new Vector2 (bounds.max.x, bounds.max.y);
    }

    void CalculateRaySpacing() {
        Bounds bounds = collider.bounds;
        bounds.Expand (skinWidth * -2);

        horizontalRayCount = Mathf.Clamp (horizontalRayCount, 2, int.MaxValue);
        verticalRayCount = Mathf.Clamp (verticalRayCount, 2, int.MaxValue);

        horizontalRaySpacing = bounds.size.y / (horizontalRayCount - 1);
        verticalRaySpacing = bounds.size.x / (verticalRayCount - 1);
    }

    struct RaycastOrigins {
        public Vector2 topLeft, topRight;
        public Vector2 bottomLeft, bottomRight;
    }

    public struct CollisionInfo {
        public bool above, below;
        public bool left, right;

        public bool climbingSlope;
        public float slopeAngle, slopeAngleOld;

        public void Reset() {
            above = below = false;
            left = right = false;
            climbingSlope = false;

            slopeAngleOld = slopeAngle;
            slopeAngle = 0;
        }
    }

}

Player.cs

using UnityEngine;
using System.Collections;

[RequireComponent (typeof (Controller2D))]
public class Player : MonoBehaviour {

    public float jumpHeight = 4;
    public float timeToJumpApex = .4f;
    float accelerationTimeAirborne = .2f;
    float accelerationTimeGrounded = .1f;
    float moveSpeed = 6;

    float gravity;
    float jumpVelocity;
    Vector3 velocity;
    float velocityXSmoothing;

    Controller2D controller;

    void Start() {
        controller = GetComponent<Controller2D> ();

        gravity = -(2 * jumpHeight) / Mathf.Pow (timeToJumpApex, 2);
        jumpVelocity = Mathf.Abs(gravity) * timeToJumpApex;
        print ("Gravity: " + gravity + "  Jump Velocity: " + jumpVelocity);
    }

    void Update() {

        if (controller.collisions.above || controller.collisions.below) {
            velocity.y = 0;
        }

        Vector2 input = new Vector2 (Input.GetAxisRaw ("Horizontal"), Input.GetAxisRaw ("Vertical"));

        if (Input.GetKeyDown (KeyCode.Space) && controller.collisions.below) {
            velocity.y = jumpVelocity;
        }

        float targetVelocityX = input.x * moveSpeed;
        velocity.x = Mathf.SmoothDamp (velocity.x, targetVelocityX, ref velocityXSmoothing, (controller.collisions.below)?accelerationTimeGrounded:accelerationTimeAirborne);
        velocity.y += gravity * Time.deltaTime;
        controller.Move (velocity * Time.deltaTime);
    }
}

坂道の配置

f:id:baba_s:20180122132352p:plain

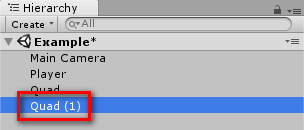

「Quad (1)」を選択した状態で Ctrl + D を押します

f:id:baba_s:20180122132400p:plain

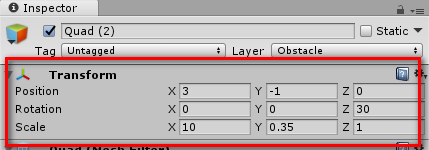

複製した「Quad (2)」を選択した状態でパラメータを下記のように設定します

  • 「Position」の入力欄に左から順に「3」「-1」「0」と入力
  • 「Rotation」の入力欄に左から順に「0」「0」「30」と入力
  • 「Scale」の入力欄に左から順に「10」「0.35」「1」と入力

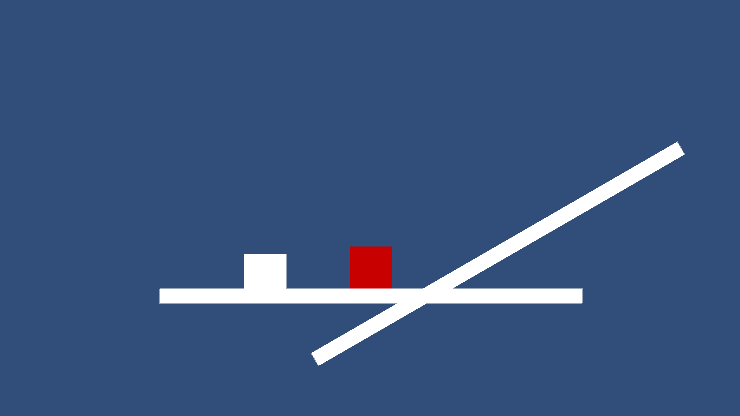

f:id:baba_s:20180122132409g:plain

これで Unity を再生すると、プレイヤーが坂道を登ることが確認できます
