【Unity】「Shader Weaver」チュートリアル５ - 炎のゆらめきを作る

はじめに

この記事では、「Shader Weaver」で炎のゆらめきを表現するシェーダを作る方法を紹介していきます

チュートリアルのまとめはこちら

前回のチュートリアル

このチュートリアルで作るモノ

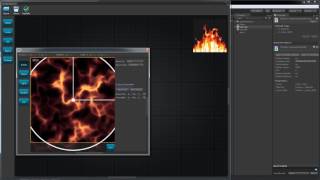

動画

この記事は上記の動画の一部翻訳となります

ノードの準備

Project ビューで「ShaderWeaver/Textures」フォルダを開いて
「flame」テクスチャを ROOT ノードに設定します

UV ノードを追加します

Project ビューで「ShaderWeaver/Textures」フォルダを開いて
「wave」テクスチャを uv1 ノードに設定します

uv1 ノードと ROOT ノードを連結します

以上でノードの準備が完了です

UV ノードの編集

uv1 ノードの「Edit」ボタンを押します

「Move」を選択します

Y の入力欄に「0.25」と入力します

「UV」を選択します

「R」「G」「B」のポッチをドラッグして

このように矢印を設定します

以上で UV ノードの編集が完了です

シェーダの保存

「ShaderWeaver」ウィンドウの「Save」を選択してシェーダを保存します
ファイル名は「tutorial5.shader」にします

Project ビューにこれらのファイルが追加されていればシェーダの作成が完了です

「ShaderWeaver」ウィンドウのプレビューで炎がゆらめいていることが確認できます

表示の調整

プレビューで表示されている炎のゆらめきを見ると、
炎の下部が透明になってしまっていることがわかります

Project ビューで「ShaderWeaver/Textures」フォルダを開いて
「flame」テクスチャを選択して、Inspector で
「Wrap Mode」を「Clamp」に変更して「Apply」ボタンを押すことで直ります

それでもまだ直らない場合は、
uv1 ノードの編集ウィンドウ右下の「+」ボタンを押して

「Blend Op」を「Lerp」に変更すると直ります

これで炎のゆらめきが綺麗に表示されるようになります

作成したシェーダの使用

Unity メニューの「GameObject>3D Object>Quad」を選択します

Hierarchy で作成した「Quad」オブジェクトを選択して
Inspector のマテリアルの設定欄に
Project ビューの「tutorial5」マテリアルをドラッグして設定します

「Quad」オブジェクトの大きさを適当に設定します ( x: 5、y: 5 など )

Unity を実行すると、作成したシェーダが正常に動作することが確認できます

以上が炎のゆらめきを表現するシェーダの作成方法になります
